名称:UV光解光触媒除臭废气净化器

点击率:12791

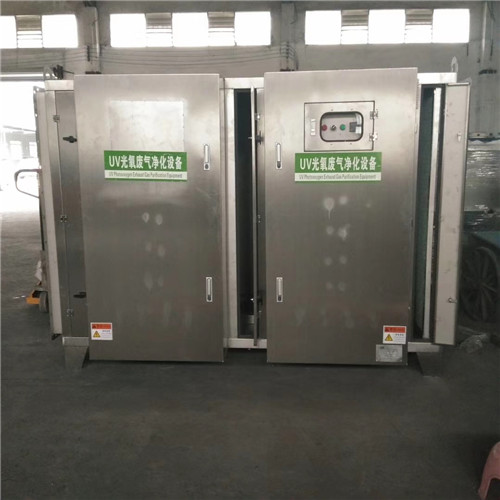

UV光解光触媒除臭废气净化器
说明:

UV光解光触媒除臭设备废气净化器
型号:FTUV-40K
品牌:福泰
处理风量:40000m3/H
外型尺寸:3690*1550*1905mm
风口尺寸:1245*1675mm
紫外UV数:84支
UV长度:1200mm
电压:380V
功率:12600w
加工定制:是
适用星级:五星级
应用范围:橡胶厂 化工厂 制药厂 污水处理厂 垃圾转运站 炼油厂

一、UV光解净化器的构造
UV光解净化器其构造由微波发生器、离子臭氧发生器、控制箱、中效过滤、二氧化钛光触媒、外箱体组成。
二、工作原理
利用特制的高能高臭氧UV紫外线光束照射有机气体及空气中的氧分子,裂解有机气体的分子键,并分解空气中的氧分子产生游离氧,即活性氧,UV+O2→O-+O*(活性氧)O+O2→O3(臭氧)。游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物,如CO2、H2O等。从而达到净化气体的效果。净化能力可达99%。
反应工程式:1、UV + 高分子有机物→低分子有机物
2、UV + 空气( O2) →O3
3、低分子有机物+ O3→ CO2+ H2O +N2
三、技术理论支持

本UV高效光解净化器采用的大功率高能紫外线放电管,属低压水银放电管,发出的紫外线波长主要为170nm及184.9nm(目前正在研究开发150nm到184.9nm波长系列产品),光子能量分别为742 KJ/mol和647 KJ/mol。要裂解切断污染物质分子的分子键,就要使用发出比污染物质分子的结合能强的光子能。 表1列出了主要的化学分子的结合能。由表1中可知,大多数化学物质的分子结合能比170nm及184.9nm波长紫外线的光子能量低,所以,本UV高效光解净化器能分解除碳,钙,金属外的大多数化学物质。
表1:部分化学分子键的结合能
四、性能优势:
(1)、高效除恶臭:能高效去除挥发性有机物(VOC)、无机物、硫化氢、氨气、硫醇类等主要污染物,以及各种恶臭味,脱臭效率最高可达99%以上,脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准(GB14554-93)和1996年颁布的《大气污染物综合排放标准》(GB16297-1996)。
(2)、无需添加任何物质:只需要设置相应的排风管道和排风动力,使恶臭/工业废气通过本设备进行分解净化,无需添加任何物质参与化学反应。
(3)、适应性强: UV高效光解净化器可适应高浓度,大气量,不同工业废气物质的脱臭、净化处理,可每天24小时连续工作,运行稳定可靠。
(4)、运行成本低:UV高效光解净化器无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,设备风阻极低<50pa,可节约大量排风动力能耗。
(5)、无需预处理:有机气体无需进行特殊的预处理,如加温、加湿等,设备工作环境温度在摄氏-30℃-95℃之间,湿度在30%-98%、PH值在2-13之间均可正常工作。
(6)、设备占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件,设备占地面积<1.2平方米/处理10000m3/h风量。
(7)、优质进口材料制造:防火、防腐蚀性能高,设备性能安全稳定,采用不锈钢材质,设备使用寿命在十五年以上。
(8)、环保高科技专利产品:采用国际上最先进技术理念,通过专家及我公司工程技术人员长期反复的试验,开发研制出的,具有完全自主知识产权的高科技环保净化产品可彻底分解工业废气中有毒有害物质,并能达到完美的脱臭、净化效果,经分解后的工业废气,可完全达到无害化排放,不产生二次污染,同时达到高效消毒杀菌的作用。
五、使用范围

六、UV高效光解净化器工作原理图

一、利用特制的高能高臭氧UV紫外线光束照射恶臭气体,改变恶臭气体的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。
二、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。
UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有立竿见影的清除效果。
三、恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
四、利用高能UV光束裂解恶臭气体中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到脱臭及杀灭细菌的目的.

产品性能综述
一、高效除恶臭:能高效去除挥发性有机物(VOC)、无机物醇类等主要污染物,以及各种恶臭味,脱臭效率可达99.9%以上,脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准(GB14554-93).
二、无需添加任何物质:只需要设置相应的排风管道和排风动力,使恶臭气体通过本设备进行脱臭分解净化,无需添加任何物质参与化学反应。,
三、适应性强:可适应高浓度,大气量,不同恶臭气体物质的脱臭净化处理,可每天24小时连续工作,运行稳定可靠。
四、运行成本低:本设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,(每处理1000立方米/小时,仅耗电约0.1度电能),设备风阻极低<30pa,可节约大量排风动力能耗。
五、无需预处理:恶臭气体无需进行特殊的预处理,如加温、加湿等,设备工作环境温度在摄氏-30o-95o之间,湿度在40%-98%之间均可正常工作。
六、设备占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件,设备占地面积<1平方米/处理10000m3/h风量。
七、优质进口材料制造:防火、防腐蚀性能高,性能稳定,使用寿命长。
八、环保高科技专利产品:采用国际上最先进技术理念,通过专家及我公司工程技术人员长期反复的试验,开发研制出的,具有完全自主知识产权的高科技环保净化产品,可彻底分解恶臭气体中有毒有害物质,并能达到完美的脱臭效果,经分解后的恶臭气体,可完全达到无害化排放,绝不产生二次污染,同时达到高效消毒杀菌的作用。

等离子分解区:
       低温等离子体降解污染物是利用这些高能电子、自由基等活性粒子和废气中的污染物作用,使污染物分子在极短的时间内发生分解,并发生后续的各种反应以达到降解污染物的目的。ZKDLZ-型系列等离子有机废气净化器采用了独特的吸附-分解-碳化最新工艺技术设计,采用标准模块设计等优点,是一种干法处理有机废气的净化设备。它改变了使用活性碳材料的工艺技术,无需再生处理原料,无需专人负责,不产生二次污染,更换及维护保养方便(可在设备正常运行情况下更换维护操作)。ZKDLZ-型系列等离子有机废气净化器产品,无需增大抽风设备风阻小,安装简便,可根据客户现场环境要求分组制造,方便运输及安装。设备结构紧凑,投资低,操作方便,产品采用标准型材料制造,或采用全不锈钢材料制造,处理风量有6000~60000m3/h,以上是目前处理工业有机废气污染的先进设备;采用脉冲高压高频等离子体电源和齿板放电装置,使其产生高强度、高浓度、高电能的活性自由基,在毫秒级的时间内,瞬间对有害废气分子进行氧化还原反应,将废气中的大部分污染物降解成二氧化碳和水及易处理的物质。
       利用催化氧化剂的强氧化性和高吸附性,持续地对等离子体未处理尽的污染物和生成的物质进行催化氧化反应,使有害废气经多级净化后最终达标排放。
       新颖的结构设计将低温等离子体的发生装置和催化氧化装置有机地结合在同一净化设备内,最大限度地发挥了复合净化地效能,使之满足占地小,重量轻,能耗少,效率高地设计要求。
       注:进风口有两层漆雾简单预处理除尘棉,出风口有两层活性炭棉,紫外灯管之间有加光催化棉,都以’S’型走风,阻力小。








型号

处理风量m3/H

外尺寸mm

法兰口mm

紫外UV数

UV长度

功率w

风阻Pa

FTUV-5KW

5000-6000

1540*1350*1320

1045*1090

12支

1000mm

1440

≦80Pa

FTUV-10KW

10000-12000

2460*1350*1320

1045*1090

24支

1000mm

2880

≦110Pa

FTUV-15KW

15000-18000

3380*1350*1320

1045*1090

36支

1000mm

4320

≦140Pa

FTUV-20K

20000-24000

4300*1350*1320

1045*1090

48支

1000mm

5760

≦170Pa

FTUV-25K

25000-29000

5220*1350*1320

1045*1090

60支

1000mm

7200

≦200Pa

FTUV-30K

30000-34000

6140*1350*1320

1045*1090

72支

1000mm

8640

≦230Pa

FTUV-35K

35000-39000

7060*1350*1320

1045*1090

84支

1000mm

10080

≦260Pa

FTUV-40K

40000-44000

7980*1350*1320

1045*1090

96支

1000mm

11520

≦290Pa

FTUV-45K

45000-48000

8900*1350*1320

1045*1090

108支

1000mm

12960

≦320Pa

FTUV-50K

50000-54000

9820*1350*1320

1045*1090

120支

1000mm

14400

≦320Pa

FTUV-55K

55000-58000

10740*1350*1320

1045*1090

132支

1000mm

15840

≦320Pa

FTUV-60K

60000-64000

11660*1350*1320

1045*1090

144支

1000mm

17280

≦320Pa


Uv光氧空气净化
技术参数
处理风量:2000m3/H-100000m3/H
有机废气净化率:95%
电源电压:380V/50Hz220V/50H2
电功率500W-6000W
产品简介
1、本产品利用特制的高能光束照射恶臭
气体,裂解恶臭气体,如:氦、三甲胺
硫化氢和苯乙烯,硫化物/苯、甲苯
甲苯的分子链结构,使有机或无机高分子
恶臭化合物分子链,在高能紫外线光束照
射下,降解转变成低分子化合物,如Co2
H2O等
2、利用高能高臭氧UV紫外线光束分解
空气中的氧分子产生游离氧,即活性氧
因游离氯所携正负电子不平衡所以需与
氧分子结合,进而产生臭氧。
3、恶臭气体利用排风设备输入到本净化
设备后,净化设备运用高能C波光束及臭
对恶臭气体进行协同分解氧化反应,使
恶臭气体物质其降解转化成低分子化合物
4、利用高能UV光末裂解恶臭气体中细
的分子键,破坏细菌的核酸,再通过臭氧
进行氣化反应,彻底达到脱臭及杀灭细菌的目的。


光氧催化废气处理装置采用紫外线光源对废气分子链进行净化的专业技术运用253.7纳米波段光切割、断链,燃烧,裂解废气分子链,改变分子结构,为第一重处理:去185纳米波段对废气分子进行催化氧化,使破坏后的分子或中子、原子以03进行结合,使有机或无机高分子恶臭化合物分子链,在催化氧化过程中,转变成低分子化合物C02剂,催化剂采用蜂窝状金属网孔作为载体上相对应的惰性催方位与光源接触催化剂在338纳米光源以下发生催化反应,放大10-30倍光源效与废气进行充分反应,缩短废气与光源接触时间,从而提高废气净化
率,催化剂还具有类似于植物光合作用,对废气化效果,为第三重处理,通过三重处理后的废气其除臭最高可达99%以上,净化、脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准
